Folyékony hűtőlemez, más néven vízhűtő lemez, a hőelvonás leghatékonyabb módja. Fémlemez (jellemzően alumínium vagy réz), amely belső csővel rendelkezik, amely lehetővé teszi a folyadékok átáramlását. Ha egy hideglemezt helyeznek egy hűtést igénylő elektronikus alkatrészre, az elnyeli és elvezeti a hőt az alkatrésztől a folyadék felé, amely aztán körforgásba kerül a rendszeren.
A hideglemezeken belüli áramlási utak különféle formájú és méretű megmunkálhatók, és lehetővé teszik a hideglemezek számára, hogy hatékonyabban nyeljék el és továbbítsák a nagy mennyiségű hőt.
Folyadékhűtő lemez hőszimulációs paramétere
(Hőszimulációs eredmény – Relatív nyomás)
(Hőszimulációs eredmény – Hőmérséklet (szilárd))
(Hőszimulációs eredmény – Hőmérséklet (folyadék))
Folyékony hűtőlemezek típusai:
Különböző folyamatok szerint a folyadékhűtő lemezek feloszthatókrézcső folyadékhűtő lemezek, vákuumforrasztó folyadékhűtő lemez, súrlódó hegesztő folyadékhűtő lemez (fsw alumínium folyadékhűtő lemez) stb.

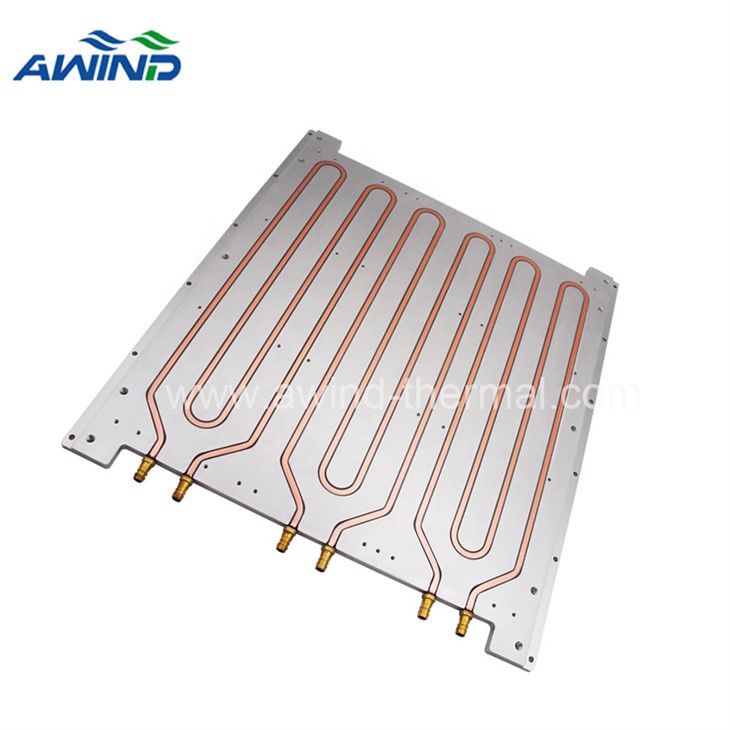

Rézcső folyadékhűtő lemez:

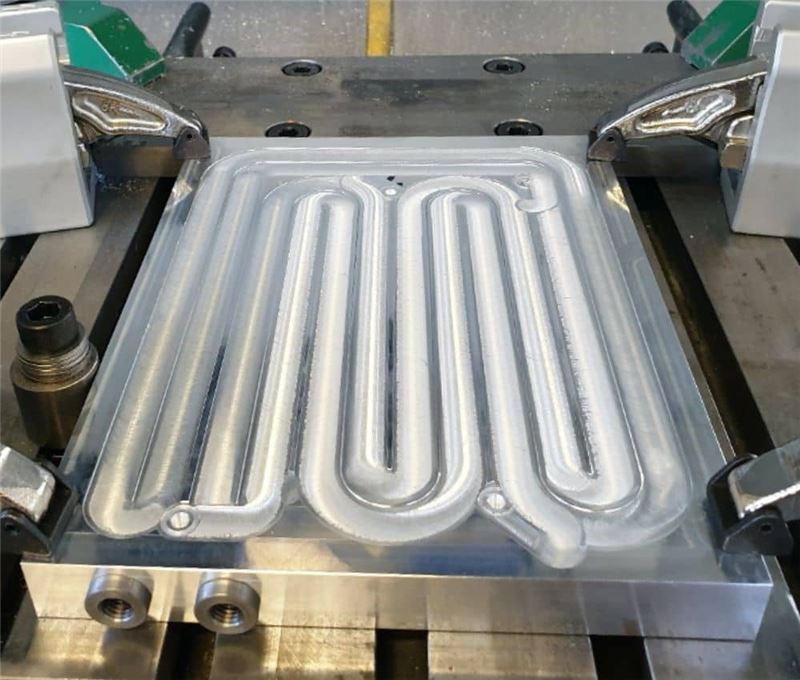

A rézcső folyadékhűtő lemez egy vízhűtő lemez, amelyben a megfelelő csatorna alakú hornyot CNC-vel feldolgozzák az aljzaton, majd behelyezik a rézcsövet, ugyanakkor a hornyokat nagy hővezető képességű epoxigyantával vagy forraszanyaggal adják hozzá. paszta, amely erősítheti és elősegítheti a hőátadást.
Vákuumos keményforrasztó folyékony hideglemez:
A vákuumforrasztás olyan forraszanyag alkalmazása, amelynek olvadáspontja alacsonyabb, mint az alapanyag olvadáspontja vákuum alatt, és amelynek hőmérséklete alacsonyabb, mint az alapfém olvadáspontja, de magasabb, mint a forraszanyag olvadáspontja, folyékony forrasztóanyag felhasználásával. az alapfém felületének nedvesítésére, szétterítésére és kitöltésére az alkatrészek közötti kapcsolat megvalósítása érdekében. A vákuumforrasztott vízhűtéses hideglemez lemez ezt az elvet használja az alumínium alaplemez, a kompozit keményforrasztóanyag lemez és az alumínium fedőlemez összekapcsolására.
Súrlódó keverőhegesztő folyadék hűtőlemez:
Súrlódó keverőhegesztő folyadékhűtő lemez (FSW vízhűtő lemez) speciális alakú kemény keverőfej segítségével forgatja és helyezi be a hegesztett testet, és hőt termel a hegesztett fém súrlódása révén. A súrlódó keverés révén a kötési fém képlékeny állapotba kerül. A keverő ujjrúd forgás közben előre mozog a hegesztési irány mentén. Valósítsa meg az anyagok összekapcsolását a hőmotor együttes hatása alatt.
Név | Folyamat | Költség | Teljesítmény | Fénykép |
Rézcső folyadékhűtő lemez | Maróhorony vagy szelvényrúd nyílás áttörése a hajlított rézcsövek beágyazásához hegesztéssel, préseléssel és ragasztással | Alacsony | Közepes teljesítmény |
|
Vákuumos keményforrasztó folyadékhűtő lemez | A vízkamrát CNC-vel vagy más módon dolgozza fel. | Legmagasabb | Legjobb teljesítmény |
|
Súrlódó keverőhegesztő hideglemez | Használja a CNC-t a vízkamra és a fedél feldolgozásához. A tömítés hegesztését dörzshegesztéssel vagy elektronsugaras hegesztéssel végezze. CNC feldolgozza a késztermékeket. | Viszonylag magas | Jó teljesítmény |
|
(A fenti leírás referenciaként szolgál, a tényleges tervezés függvényében)
A folyékony hűtőlemez használatának előnye
A vízhűtő lemez egyfajta hatékony hűtőborda IGBT, GTO és egyéb erőelemekből. A teljesítménymodul hőmérsékletét úgy tudja szabályozni, hogy az ne haladja meg a szabványban és a specifikációban meghatározott maximális hőmérsékletet a munkakörülmények között.
A teljesítménymodul biztonságos, stabil és megbízható működése, valamint a berendezés élettartamának meghosszabbítása érdekében.
A léghűtéshez képest a folyadékhűtő lemez előnyei
A léghűtés nem felel meg a jelenlegi hőelvezetési tervezési követelményeknek.
Jelenleg a hőleadás iránti igény egyre nagyobb, a hőfelhasználás igénye egyre nagyobb, így hatékonyabb hőleadó rendszerre van szükség. Ezért a vízhűtő lemez jobban megfelel a jelenlegi piac hőelvezetési követelményeinek.
A léghűtéses rendszerhez képest a víz hőkapacitása négyszerese a levegőnek, így a vízhűtéses rendszer jó termikus terhelhetőségű, és azonos hőmérséklet-emelkedés és tömegáram mellett a víz által felvett hő négyszerese. hogy a levegőé.
A hőteljesítmény mellett a folyadékhűtés további előnye a zajcsökkentés, amely nem hallható szintek közelében működik.
(Hűtőcső hűtőborda ventilátorral)
Milyen folyadékot használnak a hidegtálhoz?
A hidegtálban leggyakrabban használt folyadék a tiszta víz, és a fogyasztói igényeknek megfelelően más folyadékot is használhatunk. Ilyenek: glikol, hűtőközeg stb.
Tipikus alkalmazások folyadékhűtő lemezekhez
A folyadékhűtéses hideglemezek alkalmazása nagyon széles körben terjed. Például: Megújuló energiaforrásból származó járműakkumulátor-rendszerek, távközlési rendszerek, orvosi berendezések, vasúti és tömegközlekedés, IGBT és teljesítmény félvezető rendszerek, lézeres eszközök, TEC, adatközpont, ipari áramellátási alkalmazások, védelmi rendszerek, repüléstechnika, üzemanyagcellák, teljesítményelektronika, akkumulátor Hűtés és még sok más nagy teljesítményű és nagy hőáramú alkalmazás és berendezés.

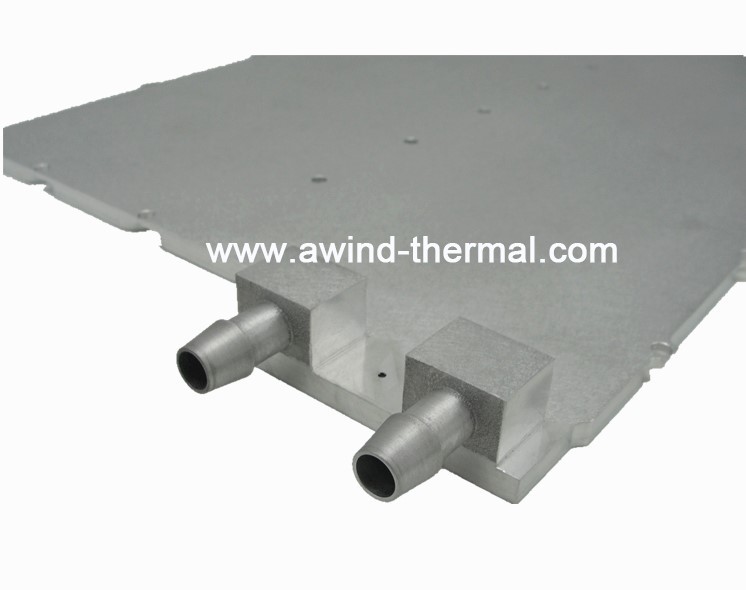

Miért használnak inkább rézanyagot a folyadékhűtő lemez bemeneti/kimeneti csatlakozójához?
Először is, mivel a folyadékhűtő lemez bemeneti/kimeneti csatlakozója a chiphez van rögzítve, és elnyeli és átadja a hőt, az anyagnak nagyobb hővezető képességgel kell rendelkeznie. Az elektronikus chipeknek gyorsan el kell vezetniük a hőt, ezért nagyobb hővezető képességű anyagokra van szükség, és a fémanyagok az első választás. A réz hővezető képessége 377, az alumíniumé 237, az ezüsté pedig 412. Mivel az ezüst ára túl magas, nem használják bemeneti/kimeneti csatlakozóként.
És a réz könnyebben feldolgozható és formálható.
Ezzel szemben a réz a legjobb választás a folyadékhűtő lemez bemeneti/kimeneti csatlakozójaként.
Jobb, ha több cső van a folyadékhűtő lemezben?
Minél több csövet tartalmaz a folyadékhűtő lemez, annál több hőt képes elvenni, és jobb a hőelvezetés. A több cső azonban a költségeket is növeli, ezért a csöveket a megrendelő hőleadási követelményei szerint rendezzük el. Az Awind a legmegfelelőbb elrendezést és költséget használja a legjobb hőelvezetési hatás elérése érdekében.
Testreszabhatja az egyik folyadékhűtő lemezt az igényeimhez?
Igen, a MOQ-unk 1 db. Kérjük, küldjön nekünk egy rajzot arról, amit szeretne, a lehető legrészletesebben. Örömmel adunk árajánlatot az Ön igényeire.
A folyadékhűtő lemezek egyéb elnevezései
Vízhűtő lemezt is neveznek; Vízblokk, folyadékhűtéses lemez, vízhűtéses lemez, folyadék alváz, folyadékhűtő lemez, vízhűtő blokk, hideglemezek, folyadékhűtéses alaplap, hűtőrendszer és még sok más, és ugyanazok az alapkészülékek, amelyek folyadékot használnak a hűtésre .
Miért válassza az Awindot?
Az 1999-ben alapított Awind vállalat hőtechnikai tervező és gyártó cég. Üzemünk 2000 ㎡ területet fed le, több mint 300 dolgozóval. A fő gyártóberendezések a reflow forrasztó sütő 2 készlet, CNC gépek 20 készlet, sajtológépek 18 készlet stb.
Az Awind több mint 20 éves tapasztalattal rendelkezik a precíziós CNC, sajtolás, forrasztás és folyadékhűtés területén. A természetes hűtéstől a kényszerhűtésig és a folyadékhűtésig teljes körű termikus megoldásokat kínálunk ügyfeleink számára.
