A folyadékhűtés elve: Zárt folyadékkeringető berendezésben a folyadékot a szivattyú áramoltatja. A hőforráson áramló folyadék során a hőt a folyadék vette fel. Végül a folyadék visszakerül a szivattyúba, és újra és újra keringeti.

A nagy hűtési teljesítménynek köszönhetően a hővezető képesség 20-szorosa a léghűtésnek, több száz vagy több ezer kW hőproblémát képes megoldani. Vadon használják lézeres, katonai, orvosi, teljesítményelektronikai, ipari berendezésekben stb.

Folyékony hűtőlemezdesign tok

Tervezési bemenet

Szükséges hűtőteljesítmény lemezenként: 1,6 kW

Bemeneti/visszatérő víz hőmérséklete: 8/13°C

A lemez felületének hőmérséklete: 20 °C

Max. Felületi hőmérséklet: 40°C

Környezeti hőmérséklet: 24°C és 26°C között

Max. A hűtőlemez mérete: 940 mm (hossz) x 145 mm (szél)

A lemez maximális vastagsága: 15 mm

A rézcső DN-je: 9,5 mm, átmérője 7,1 mm

Víz áramlási sebessége: 2,5 m/s (max)

Lyukak száma: 14 (M6 x 25mm süllyesztett csavarok, ahogy az alábbi piros és kék színben látható)

Hőforrás

Hőszimuláció

Megoldás: folyékony hidegtál

Folyékony hűtőlemez alapméret: 940*145*12,7mm, anyaga: AL6061

Rézcső mérete: átmérő 9,5 mm, vastagság =1,27 mm, anyaga: C1100

Szimulációs modell (ICEPAK)

Nyomásesés: 1632 Pa

Maximális sebesség: 1,97 m/s

Hűtőborda hőmérséklet

△T: 10,6044 fok

Következtetés

típus	Ta( fokozat)	Tb-max( fok)	Delta T	Folyam	Ellenállás (fok /W)
AL extrudálás	25.0	35.6044	10.6044	1.97m/s	0.0066

Ta: Környezeti hőmérséklet

Ezzel a kialakítással a megoldás szimulációs eredménye megfelelhet az Ön igényeinek.

Rajz tervezés

Epoxi kötés

Epoxi tulajdonságai:

• Kiváló hővezető képesség

• Kiváló tapadás

• Az alacsony viszkozitás gyors önszintezést tesz lehetővé

Folyamat

Főbb pontok

Az oldat hőmérséklete: 50 plusz /5 fok Áztatás kb. 3 perc

Folyadék PH: 6-8

Megoldás tó

Körülbelül 3 percig áztassa

Dugók, amelyek megakadályozzák a kémiai oldat bejutását a csőbe

Vigyen fel 70-3812 magas hőmérsékletű epoxit, mérje meg a tömeget: felhordás után - felhordás előtt=0.2 plus /-1g

Vigyen fel ismét Epoxy-t a jobb kötési eredmény érdekében, mérje tömeg szerint: felhordás után- felhordás előtt=1~3g töltse fel az összes bélyegzés után kialakult üreget.

Automatikus adagoló az epoxi felhordásához

Töltse fel az összes bélyegzés után keletkezett üreget

Légyvágás a jobb laposság érdekében

Teljes felület:<0.1mm for 100x100mm area

Hőforrás érintkezési felülete:<0.05mm for 100x100mm area

Ismét ultrahangos tisztítás kozmetikai célra

IR érzékelő a hegesztési hőmérséklet figyelésére.

Hegesztési teljesítmény: csatlakozó 1410 plus /- 10w

Cső: 1200 plusz /- 10w

Helyezze az érzékelőt a hegesztési kötésre

Érzékelő hőmérséklet:

Csatlakozó: 200~650

Cső: 200-580

Idő, amíg a hegesztőtárgy eléri az állandó hőmérsékletet: 2,5 perc

HF indukciós hegesztőgép

Minőségellenőrzési teszt

Folyadékhűtéses lemezeinket az ügyfeleknek való kiszállítás előtt ellenőrizzük, hogy biztosítsuk a termékek minőségét. Termékeink minőségét szivárgásvizsgálattal és nyomáspróbával biztosítjuk.

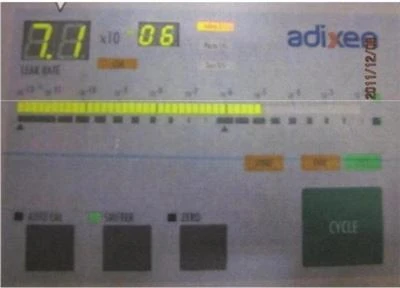

Szivárgásvizsgálat 1: Nagy nyomású N2 az esetleges szivárgás ellenőrzésére
