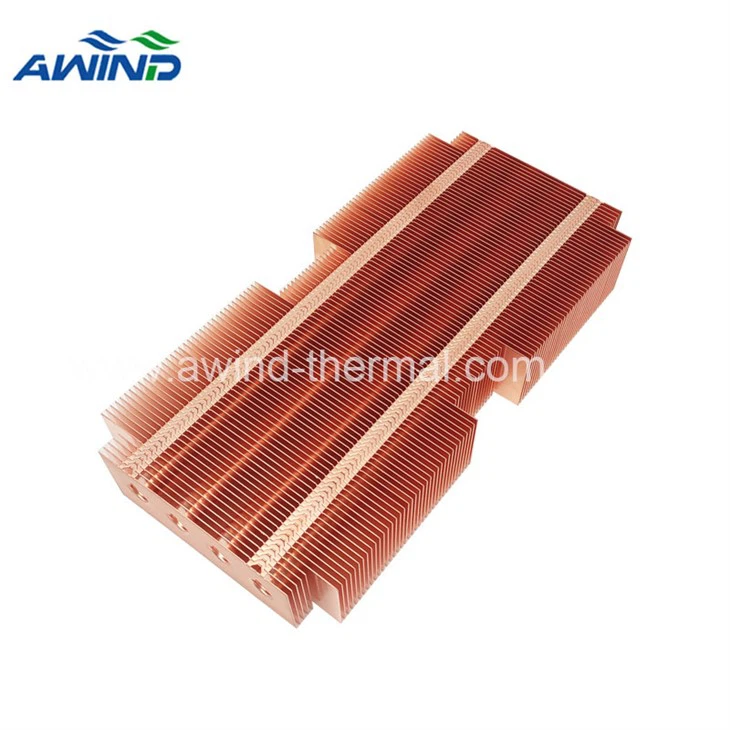

A cipzáras Fin hűtőbordák ideális léghűtéses megoldást jelentenek nagy teljesítményű kényszerkonvekciós alkalmazásokhoz tömeggyártáshoz. A cipzáras lamellák egy sor egyedi fémlemez bordából épülnek fel, amelyeket összenyomnak, hajtogatnak és egymásba cipzároznak egymáshoz kapcsolódó funkciók segítségével. A bordák hossza és a halmon belüli hézagok különböző sajtolószerszámok használatával változhatnak.
Minden cipzáras bordás hűtőbordának saját kialakítása van a progresszív perforáló bordákhoz. Ez specifikusabbá teszi a cipzáras bordás szerelvény alkalmazását, mivel minden új cipzáros bordás hűtőborda szerkezethez általában új lyukasztógépre van szükség. A cipzáras hűtőbordák ideálisak nagy volumenű alkalmazásokhoz, nem pedig kis mennyiségű gyártáshoz, mivel a bélyegzési költségek kevesebb hűtőbordára oszlanak el.
Eljárás típusa: Cipzáras hűtőborda | |
Tétel | Folyamat paraméter korlát |
Uszony magassága | Határ nélül |
Uszony vastagsága | {{0}},2–2,0 mm |
Uszony szélessége | Határ nélül |
Fin Pitch | Min. 1.{1}}mm, legalább 4X bordavastagság |
Általánosan használt anyag | AL 1100, AL 1050, réz 1100 |
Cipzár uszony gyártási folyamat
A cipzáras bordát az AL1050 és CU1100 bélyegzésével kialakított egyetlen vékony borda egy sűrű párhuzamos bordává való egyesítésére használják. A konkrét módszer a következő: alakításkor a borda szélén megmarad egy kis szakasz a speciálisan kialakított kiálló részből (csatolási pont). A borda egy testreszabott formába van rögzítve, a kiálló rész pedig meg van hajlítva és össze van rögzítve, hogy párhuzamos bordákat képezzenek szépen elrendezésben.
A cipzáras borda használatának másik célja a borda és a hőelnyelő fenék közötti utólagos (általában keményforrasztott) csatlakozásból adódó interfész impedancia kompenzálása. A vékony párhuzamos lemezborda és a hőelnyelő alap közötti csatlakozási terület kicsi, és figyelembe véve a csatlakozási felület tényleges csatlakozási sebességét és interfész impedanciáját, a hőelnyelő alap és a borda közötti hőátadás szűk keresztmetszetgé válhat a hűtőborda teljes hővezetési útján.
Ezért a penge hajtogatási folyamata egy hajtási élt hagy azon az oldalon, ahol a borda és a hőelnyelő fenék összekapcsolódik. A zár meghajlítása után a penge viszonylag lapos felületté fog összeállni, vagyis minden borda "szélesebb" aljú lesz, az oldala pedig "L" alakú lesz. Ily módon a hőelnyelő alapról a csatlakozási felületen keresztül az egyes borda "aljába" kerül a hő, belülről pedig a függőleges részre, ahol a hő ténylegesen elvész.
Anyagok
A két különálló komponens előnye, hogy az anyagokat összekeverheti.
Az alkalmazási követelményektől függően a cipzáros bordák hűtőbordájának teljesen alumíniumra vagy rézre lehet szüksége. Az anyag határozza meg a borda és az alap csatlakozását. Az alumínium ellenáll a forrasztásnak, ezért az alumínium/alumínium kötések epoxikötésűek. Az epoxi nem tapad jól a rézhez, így a réz/réz kötések könnyen hegeszthetők. Ha a kettőt összekeverjük, az alumínium alkatrészeket általában nikkelezzük, majd a szerelvényt összeforrasztjuk.
Hhogyan lehet azonosítani a bélyegzett bordás hűtőbordát?
A bélyegzett bordás hűtőbordát általában a bordákat a helyükön tartó cipzáros bordalemezekről lehet azonosítani, és általában nagyon könnyen belátható, hogy a hűtőborda két részből áll - az alapból és a bélyegzett bordából.
Előnyök
1. Egyszerű mechanikus zárszerkezet, kevesebb eljárás
2. A borda és a hőelnyelő alap közötti utólagos összeköttetés által generált interfész impedancia kompenzálható
3. A folyamat minősége viszonylag stabil, tömeggyártásra alkalmas.
4. Vékony bordák hasonlóak a hajtogatott bordás hűtőbordákhoz, de jobban alkalmasak ventilátoros hűtőbordák alkalmazására, mint az összehajtott hűtőbordák, mivel a cipzáras hűtőborda teteje nyitva van.
5. Réz és alumínium bordák kaphatók.
Tervezési innováció
Cipzáros hűtőbordáinkat a legtöbb ügyfél nagyra értékeli könnyebb súlyuk és nagyfokú tervezési rugalmasságuk miatt. Ez lehetővé teszi mérnökcsapatunk számára, hogy összefüggő megoldásokat tervezzenek hőcsövekkel vagy ventilátorokkal, hogy megfeleljenek az Ön speciális alkalmazási követelményeinek.
Alkalmazás
A cipzáras hűtőbordáknak olyan előnyei vannak, mint például a hűtési terület növelése, miközben zárt átjárót képeznek, hogy műszaki innovációink révén magasabb hőteljesítményt érjünk el, nincs korlátozás a térfogatára, nagyobb szilárdság, alacsonyabb gyártási költség, egyszerűbb telepítés és karbantartás, hosszabb élettartam stb.
Így széles körben használják az adatkommunikációban, a távközlésben, az új energetikai tervezésben és a katonai hűtési alkatrészekben.
Mi a különbség a cipzáras és a cipzáras bordák között?
Mivel a cipzáras bordák a bordák tetején és alján is össze vannak kötve, nagyobb mechanikai stabilitást biztosítanak más típusú bordákhoz képest, mint például a siklott vagy összehajtott bordák.
